1600吨四柱万能压力机结构功能介绍

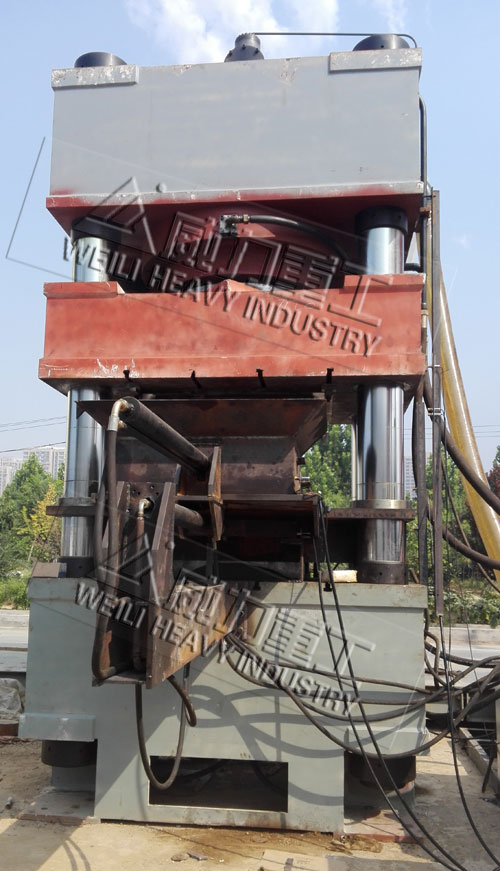

南宁客户定做的1600吨四柱万能压力机
1600吨压力机主机为三梁四柱立式结构，它由机身、主缸、行程限位装置、润滑装置、液压动力系统及电气系统等部件组成，机身是由上梁、滑块、工作台、立柱、锁母、导套等组成，滑块在油缸驱动下沿着四柱上下直线运动。
滕州1600吨四柱万能压力机上梁、滑块、工作台采用整体45号铸钢铸造而成具有良好的刚性强度.
1600吨压力机立柱采用45号圆钢，并作镀铬处理，确保永远不会生锈，滑套（导套）采用耐磨铸铁，内嵌聚四氟乙烯耐磨材料以防止立柱拉伤并具有良好的抗偏载能力，摩擦副的润滑采用手摇式注油泵装置，该泵具有集中润滑供油流畅的特点。

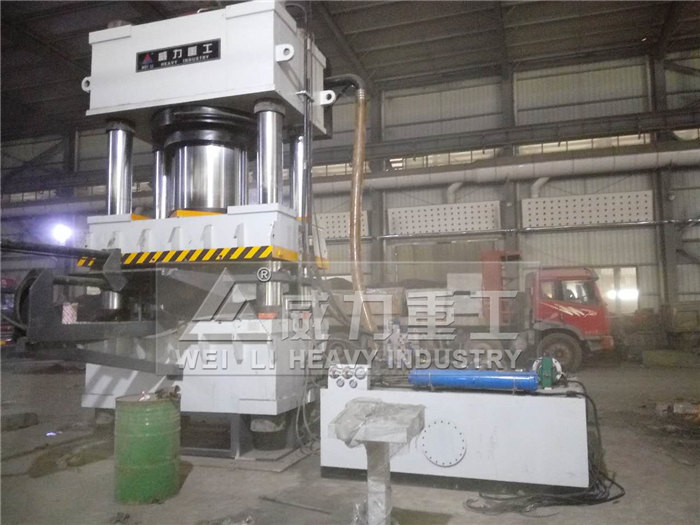

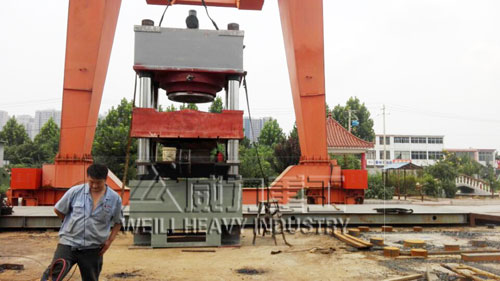

1600吨压力机生产现场
1600吨四柱万能压力机液压油缸为活塞式结构，油缸的关键密封选用抗老化和密封惟能较好的国标密封圈，缸体选用45#衍磨管，内孔光洁度好，大型缸体采用45#锻钢件，柱塞为45#圆钢，并进行表面镀铬处理，即防锈又耐磨。
1600吨压力机液压管路采用冷拔无缝钢管，经焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后进入安装，管路布置清晰、整齐、高压管弯曲半径规范，高低压管有明显的颜色区分，便于维修，通径大于25通径均采用法兰连接，以减少整机漏油的发生。
1600吨四柱万能压力机的工作方式：
1.点动：按相应按钮即产生相应动作，松开则动作停止
2.手动：按相应按钮则产生相应动作直至极限位置
3.半自动：(1)定压控制:滑动梁快速下降→慢速下降→加压至电接点压力表DJ上限后保压延时→卸压→回程(后停止)
(2)定程控制：滑动梁快速下降→慢速下降→加压当滑动梁碰到接近开关XK时发讯开始保压延时→卸压→回程(后停止)

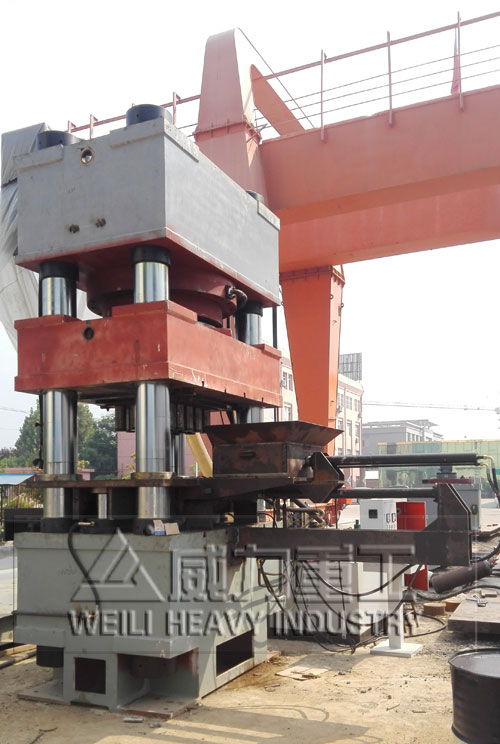

1600吨压力机装配现场
滕州1600吨四柱万能压力机技术参数
|
序号 |
项目 |
单位 |
数值 |
|
1 |
公称压制力 |
KN |
16000 |
|
2 |
回程力 |
KN |
2400 |
|
3 |
工作介质最大压力 |
Mpa |
24 |
|
4 |
滑块最大行程 |
mm |
1300 |
|
5 |
最大开口高度 |
mm |
2500 |
|
6 |
滑块速度 |
空载下行 |
mm/s |
250 |
|
工作 |
mm/s |
> 40 |
|
回程 |
mm/s |
250 |
|
7 |
立柱中心距 |
左右 |
mm |
2500 |
|
前后 |
mm |
1200 |
|
8 |
移动工作台移动速度 |
mm/s |
200 |
|
9 |
移动工作台尺寸 |
mm×mm |
4000×1800 |
|
10 |
锻造偏心距 |
mm |
100×100 |
|
11 |
移动工作台承重 |
Kg |
20000 |
|
12 |
滑块行程控制精度 |
mm |
< ±1 |
|
13 |
对中装置定心偏差 |
mm |
< 3 |
|
14 |
最大夹持重量 |
Kg |
6000 |
|
15 |
电机总功率 |
KW |
750 |

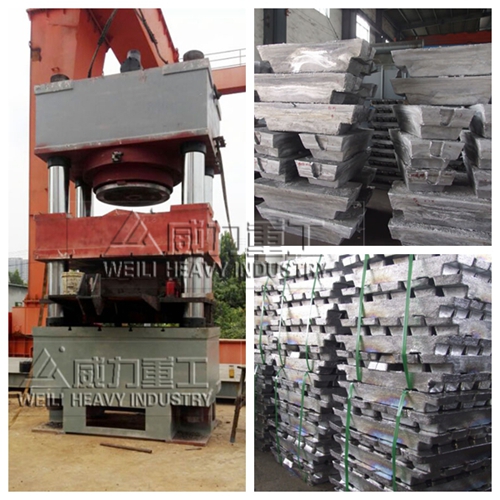

客户压制的精铅产品
1600吨压力机性能特点：
◎四柱式结构，刚性好，精度高，结构简单，经济实用。
◎液压控制采用插装阀集成控制，冲击小，动作可靠，使用寿命长，泄露点少。
◎新型进口油缸密封元件，可靠性高，寿命长。
◎导轨自动润滑装置；油缸下腔支撑回路、油缸上下腔互锁回路等，安全性优越。
◎独立的动力机构和电器系统，并采用按钮集中控制，可实现调整、手动及半自动三种操作方式。
◎可实现定压、定程两种成型工艺，具备保压延时功能，延时时间可调。
◎工作压力、压制速度、空载下行和减速的行程范围可根据工作需要进行调整。
四柱万能压力机用途范围：
三梁四柱压力机适用于各种可塑性材料的压制工艺，如冲压、弯曲、翻边、薄板件的拉伸、成型、冲裁、弯曲、等等。也可从事于校正、压装、砂轮成型、塑料制品及粉末制品的压制成型。
1、汽车零部件；车身覆盖件、制动片、油箱、底盘、桥壳、保险杠。
2、家用电器：洗衣机、电饭锅、电视机、冰箱、空调等零件。
3、厨房用具：洗涤槽、壶具、其它各种容器。
备注：四柱万能压力机工作压力、有效行程、工作高度、运行速度可根据客户需求定制！！
