315吨汽车内饰件框式油压机性能及结构概述
1、液压机机身采用龙门框架式结构：由上横梁、滑块、工作台、主缸、液压动力系统及电器系统等部件组成。上横梁、滑块和工作台采用优质钢板焊接而成，焊后经高频振动消除焊接应力，液压机的立柱为优质45#钢，表面中频淬火并镀铬处理。
2、液压机的压制缸吨位由一只活塞缸实现，缸体为优质锻钢，活塞杆表面经中频淬火处理，硬度高，使用寿命长。油缸主要密封件采用优质密封圈，确保密封可靠。
3、液压机的工作台与滑块上均有T形槽，便于用户模具安装。
4、龙门式液压机采用全钢性结构，经振动时效处理使机械变形量小。机架设计经由有限元素分析，具有高刚性、高精度。

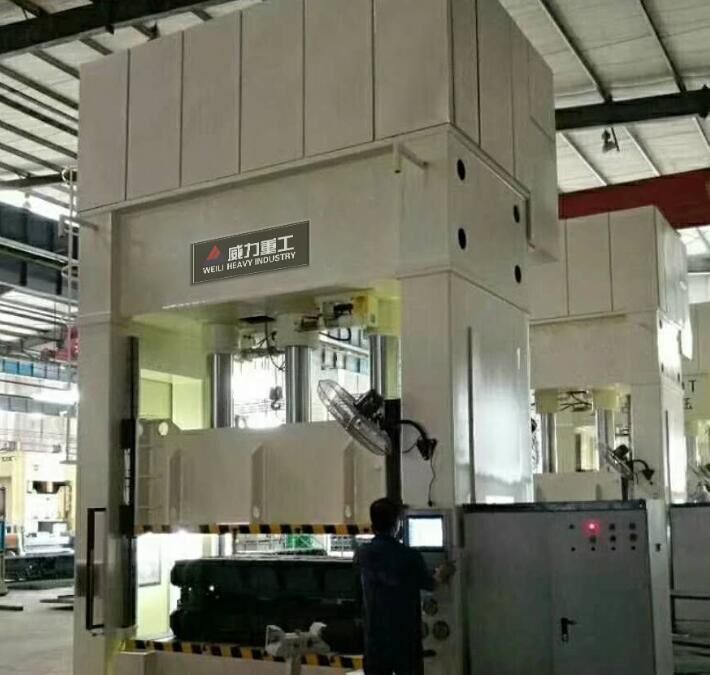

浙江客户采购的汽车内饰油压机
汽车内饰隔热材料热压成型机的液压系统
1、液压系统装置在液压机的机身右侧。
2、液压系统采用插装集成系统，动作灵敏，工作可靠，密封性能好。
3、液压机泵站由油箱、高压泵、电动机、插装阀等组成，油箱由钢板焊接。油箱采用封闭式油箱，吸油区和回油区分开、油箱设有清洗窗口和放油塞，使清洗、换油方便。液压机的油泵吸油口装有直通式吸油滤油器，确保油的清洁度，保证了油泵和阀的使用寿命。
4、液压系统密封可靠，不渗不漏。液压机主要管路采用法兰连接和抗震管夹。
315吨汽车内饰件框式油压机的电气控制系统
1、独立的电气柜，内装空气开关、继电器等电器控制系统。
2、压力机的各种报警信号，限位开关与压机动作实现程序联锁。
3、液压机设有集中控制面板，面板上布置有必要的操作按钮和选择开关。
YW96K汽车内饰件框式油压机性能特点：
●主体分四柱式、组合框架式、整体框架式三种，焊后采取振动时效处理，回火炉处理，刚性好，精度高。
●液压控制采用伺服控制系统，冲击小、响应速度快，控制精度高，比普通机降噪音20分贝左右，节电40%-60%，动作可靠，使用寿命更长。
●滑块4角采用八面导轨，导向好，抗偏载性能好。
●电器系统采用PLC控制，触摸屏设置及显示，高精度位移和压力传感器输出。
●可实现定压、定程两种成型工艺，具备保压停机延时功能，延时时间可调。
●工作压力，行程可在规定范围内按工艺要求调节，操作简便。
可选附件或功能
●光电保护装置●液压垫
●移动工作台●换模用浮动导轨和滚动托架●模具快速夹紧装置
●液压系统冷却装置●加热控温系统
YW96k汽车内饰件框式油压机使用范围：汽车内饰件·汽车顶衬.后隔板.门板.地毯.隔热材料的热压成形及切边等工艺。
315吨汽车内饰件框式油压机主要技术参数
|
项 目 |
单位 |
YW96-100 |
YW96-150A |
YW96-200 |
YW96-200A |
YW96-250 |
YW96-315 |
|
公称力 |
KN |
1000 |
1500（双缸） |
2000 |
2000 |
2500 |
3150 |
|
液体最大工作压力 |
Mpa |
20 |
25 |
22 |
25 |
25 |
25 |
|
开口高度 |
mm |
1800 |
1700 |
1700 |
1200 |
1750 |
1800 |
|
滑快行程 |
mm |
1200 |
1400 |
800 |
900 |
820 |
1450 |
|
工作台面距地面高度 |
mm |
350 |
500 |
300 |
500 |
300 |
400 |
活动横梁
升降速度 |
快下 |
mm/s |
250 |
250 |
200 |
250 |
300 |
400 |
|
加压 |
mm/s |
10-30 |
16-40 |
6-15 |
16-40 |
6-15 |
8-20 |
|
回程 |
mm/s |
120 |
150 |
100 |
150 |
150 |
220 |
|
滑快面积 |
左右L-R |
mm |
2050 |
2400 |
2000 |
2000 |
2000 |
2800 |
|
前后F-B |
mm |
1750 |
1600 |
2500 |
1600 |
3000 |
1800 |
工作台
有效面积 |
左右L-R |
mm |
2400 |
2400 |
3200 |
2000 |
1600 |
2800 |
|
前后F-B |
mm |
1800 |
1600 |
2500 |
1600 |
2800 |
1800 |
|
电动机功率 |
KW |
22 |
26 |
22.5 |
35.5 |
68 |
50 |
