由于科技的不断发展，工业产业也随着经济发展而发展起来，大家的环保意识以及节能方面的意识也随着自身经济发展而提高，对复合材料成形的制品需求量也不断增大，而制造复合材料制品的压机也成为重要的加工制造装备，今天为大家介绍一款3000吨SMC模压成型伺服油压机。
吉林客户定做的3000吨SMC玻璃钢化粪池液压机
山东威力重工机床有限公司设计生产的3000吨复合材料成型压力机的优势在于液压机四角调平系统的应用。四角调平控制系统即在液压机的下横梁的四个角处各设置一组调平机构，四个角的调平机构的结构完全相同，调平机构包括有与下横梁的一个角相对应的活塞缸，与活塞缸连通并控制活塞缸油量的阀体，阀体与高压泵来油连通，并与控制系统相连，活塞缸的一侧还设置有与控制系统相连的直线位移尺。
阀体包括有依次设置在向活塞缸供油的油路上并与控制系统相连的压力传感器、叠加式溢流阀和比例伺服阀，压力传感器和比例伺服阀分别连接控制系统，比例伺服阀通过管路连接高压泵来油。本实用新型解决了由于制件的压力中心不对称，所引起的滑块各处变形阻力不同，所造成的压制滑块压制中不平行的难题，这样大大提高了压机的使用性能，可满足一些高端客户较高层次的工艺要求。
3000吨复合材料成型液压机外观图展示

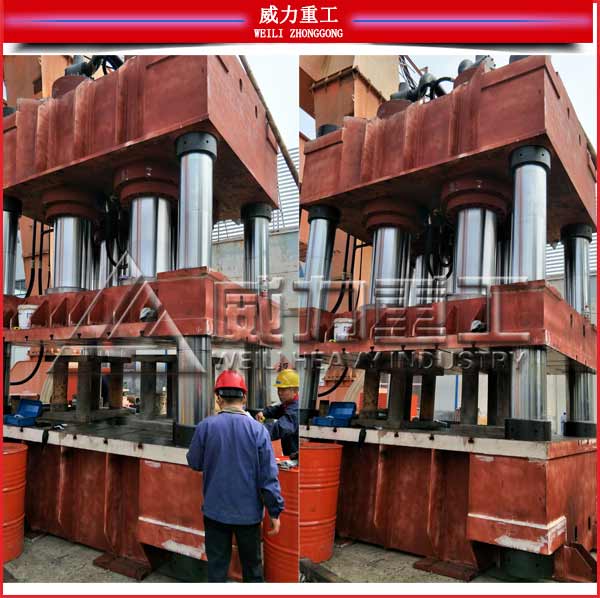

3000吨复合材料成型压力机装配现

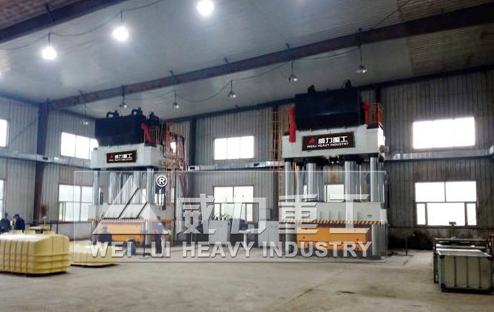

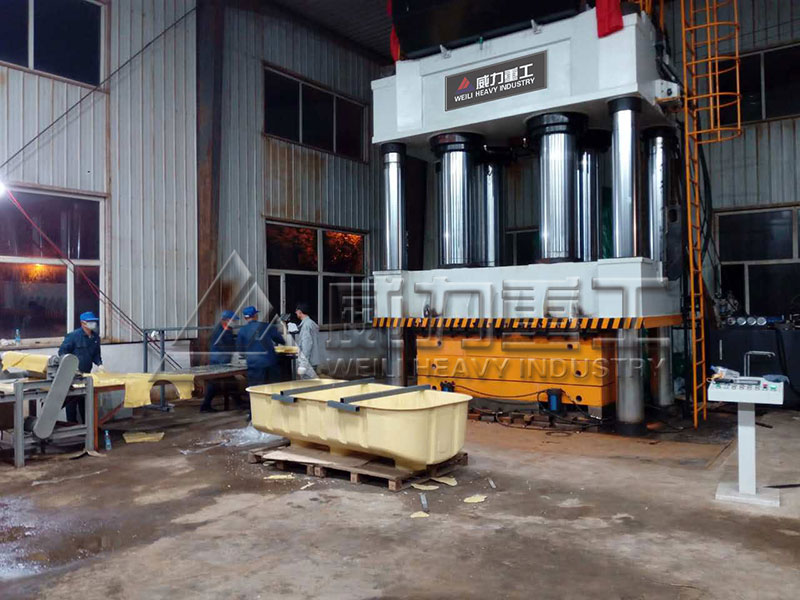

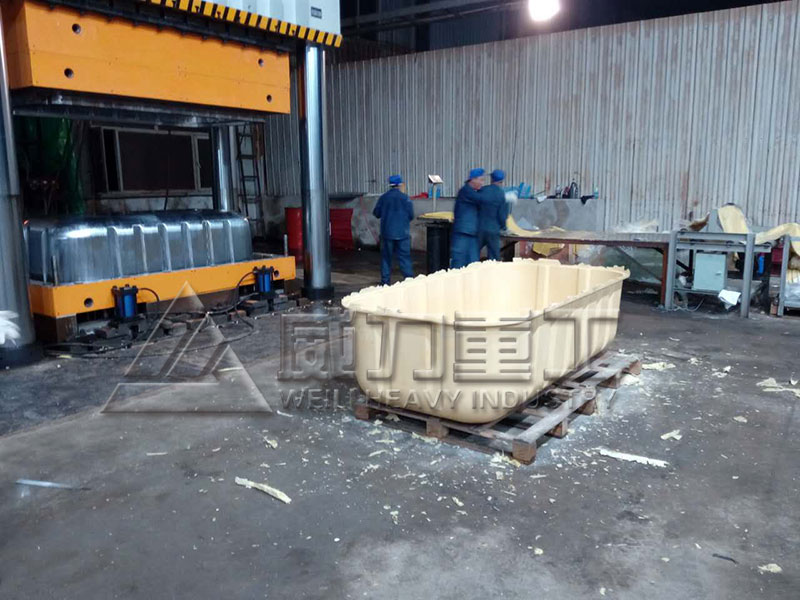

3000吨复合材料成型压力机客户使用现场
玻璃钢化粪池模具

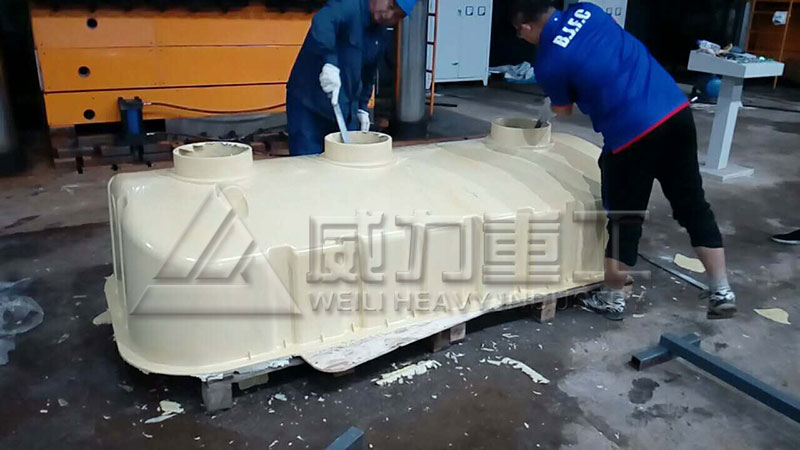

SMC成型产品
3000吨SMC模压成型伺服油压机技术参数
|
规格 |
3000 |
3000 |
3000 |
|
型号 |
HES |
HET |
HEG |
|
作用力（kN） |
压制力 |
30000 |
30000 |
30000 |
|
脱模力 |
3000 |
3600 |
3900 |
|
回程 |
600 |
750 |
900 |
|
高速回程 |
270 |
390 |
480 |
|
尺寸（mm） |
行程 |
1600 |
2200 |
2200 |
|
台面 |
3200×2100 |
3400×2400 |
3800×2400 |
|
间距 |
2400 |
2600/3000 |
2600/3000 |
|
地面上总高 |
10800 |
11000 |
11300 |
|
地基深度 |
2800 |
2800 |
2900 |
|
操作高度 |
0 |
0 |
0 |
|
框架 |
5000×2400 |
5000×2400 |
5200×2600 |
|
顶部工作平台 |
8000×4600 |
8000×4600 |
7000×3500 |
|
速度（mm/s） |
快速合模 |
800 |
500 |
300 |
|
压制 |
1-80 |
1-30 |
1-15 |
|
快速开模 |
800 |
500 |
200 |
|
装机功率（kW） |
220 |
210 |
250 |
|
总重（t） |
300 |
330 |
340 |
*采用AC伺服电机直接驱动油泵，实现对滑块的驱动，速度转换平稳，无振动及冲击。
*与普通液压机比较节约电能40-60%。
*平均降低噪音20分贝。
*精度控制达到正负0.05mm。
*减少了50%的液压油用量及消耗。
*工作节拍大幅提高，根据工艺不同，节拍达每分钟5-15次。
*通过检测传感器与伺服电机形成闭环控制回路，简化了液压系统，取消了压力控制、速度控制等液压回路，维修保养方便。
