全自动氧化铝陶瓷粉末成型液压机

　　全自动氧化铝陶瓷粉末成型液压机



　　YW79-200T全自动陶瓷粉末成型液压机是山东威力重工机床有限公司为客户定做的氧化铝陶瓷粉末成型压力机，该机采用四梁四柱结构，适用于粉末干压全自动化控制成型，广泛应用于电子、粉末冶金、软磁行业导性干压成型、化工、车辆制造、医药、能源和环保工业、娱乐用品及玩具行业等。适用的干压粉料有：黑色和有色金属粉末、电子陶瓷粉末、铁氧体、稀土粉末、硬质合金粉末、聚四氟乙烯、金刚石和石墨粉等。

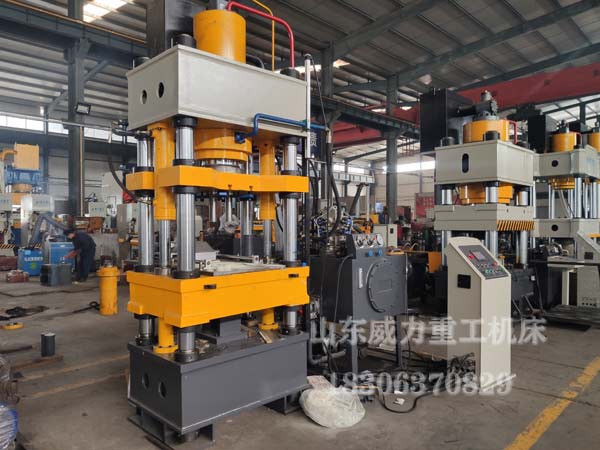

200吨全自动氧化铝陶瓷粉末液压机

陶瓷粉末成型液压机主机

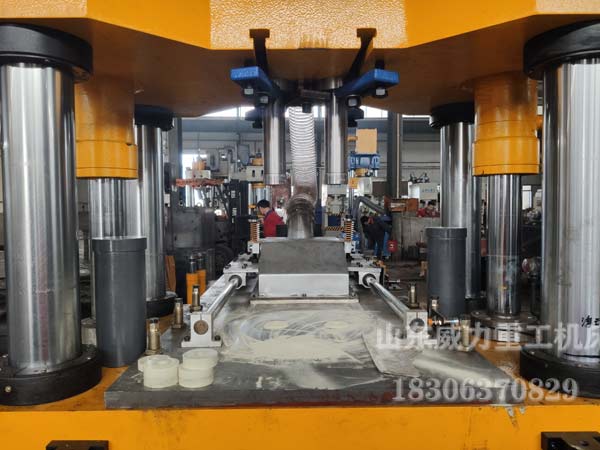

氧化铝陶瓷粉末压制细节图

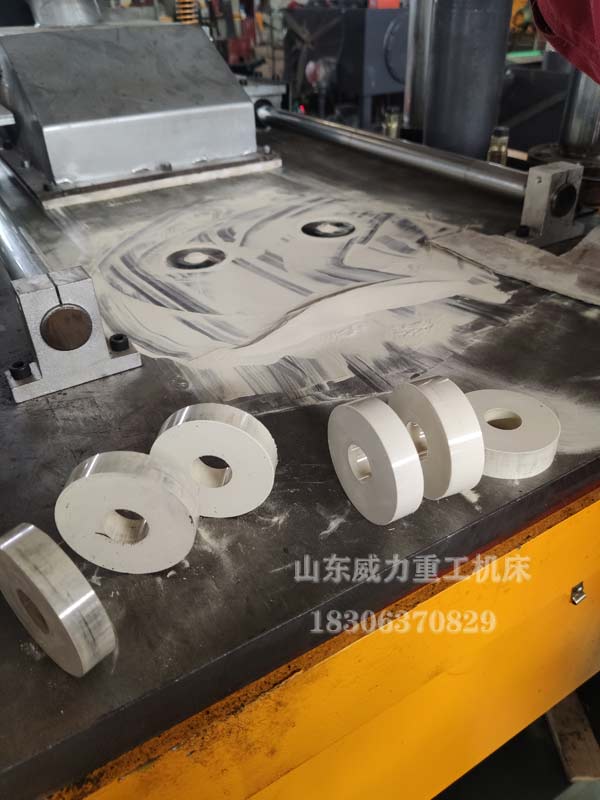

氧化铝陶瓷制品压制成型

　　全自动氧化铝陶瓷粉末成型液压机组成结构：



　　主机：



　　1、主机为四梁梁四柱结构，包括上梁、滑块、立柱等，上梁、滑块、工作台三大件均采用45号整体铸钢件，经计算机优化，设备强度高，抗变形能力强。



　　2、工件经过回火或振动实效降低内应力，保证了主机精度长期不变。



　　油缸：



　　1、油缸结构为缸体、活塞杆、活塞头、缸口导套、法兰等。



　　2、作为重要件的主油缸缸体用整体锻件，并且进行探伤实验，保证每个缸体零缺陷。



　　液压系统：



　　1、液压系统采用二通插装阀，结构紧凑，减少泄漏点，响应时间快。



　　2、主泵采用恒功率高压柱塞泵，浸油立式安装，减少了噪音，吸油效果好，提高了泵的寿命。（315吨为单泵）



　　电气系统：



　　1、电气箱箱体由专门的专业厂家制造，经喷涂完成，完全符合我国标准。



　　2、电气元件（没有特殊要求）均为国内选件，质量可靠。

200吨全自动陶瓷粉末成型液压机

　　全自动氧化铝陶瓷粉末成型液压机性能特点：



　　1、该系列液压机具有“自动（手动）加粉、三重加压、拉下脱模”等工艺动作，保证了粉末制品成型顺利排气和制品的密度均匀性。产品加粉高度，脱模位置和产品压制高度均采用机械定位方式，并选配机械传动装置以供用户选择方便调整，确保产品重复定位精度和性能的一致性。



　　2、液压系统采用插装阀集成系统，油液精密过滤系统和水冷却装置，优先法兰式结构，软管连接，从而保证机器运行稳定，冲击小，泄露点少；采用高、低压组合泵供油方式，降低了功耗。



　　3、电气系统采用进口PLC、时间继电器控制，可实现“定程控制、压力保护”和“压力控制、位置保护”两种压制方式，具有调整、半自动、全自动三种操作方式和“顶出脱模、拉下保护脱模、微量回程保护脱模”三种脱模方式，以适应各种性能材料和形状各异产品的需要。



　　全自动氧化铝陶瓷粉末成型液压机使用条件



　　1、设备工作区域温度：-20~60℃（±）



　　2、动力电源：三相四线制380V、50HZ，电压波动范围380V±10％



　　3、冷却方式：水冷装置



　　4、液压系统使用介质：46号抗磨液压油。



　　YW79-200T陶瓷粉末成型液压机主要技术参数：

参数名称		单位	YW79-40	YW79-63	YW79-100	YW79-200	YW79-315	YW79-500	YW79-630
公称力		KN	400	630	1000	2000	3150	5000	6300
液压最大工作压力		Mpa	25	25	25	25	25	25	25
滑块下平面距工作台的最大距离		mm	1100	1100	1200	1500	1600	2000	2250
滑块运行参数	最大压制	KN	400	630	1000	2000	3150	5000	6300
	最大回程力	KN	180	400	315	450	630	1000	1250
	最大行程	mm	350	350	500	500	500	600	600
	快速下行速度	mm/s	240	220	120	100	100	100	100
	慢速下行速度	mm/s	20	25	15	12	12	10	6
	回程速度	mm/s	100	100	90	70	70	80	60
顶出活塞运行参数	最大顶出力	KN	280	400	600/400	1000	1000	1500	1500
	最大拉下力	KN	180	400	570/320	850	850	1400	1400
	最大行程	mm	150	160	200	850	250	350	350
	顶起速度	mm/s	48	40	40	850	35	40	40
	退回速度	mm/s	75	40	45	45	45	45	40
上中心油缸活塞运行参数（任选部件）	最大伸出力	KN	30	60	60	80	80	80	80
	最大退回力	KN	10	35	35	50	50	50	50
	最大行程	mm	50	50	50	50	50	50	50
下中心油缸活塞运行参数（任选部件）	最大伸出力	KN	30	60	60	80	80	80	85
	最大退回力	KN	10	35	35	50	50	50	50
	最大行程	mm	80	120	120	150	150	200	200
工作台有效面积	（左右×前后）	mm×mm	500×460	600×600	700×580 800×580	900×900 800×800	1120×1120 1200×800	1320×1320 1200×800
侧油缸活塞运行参数（任选部件）	最大伸出力	KN	30	30	30	30	30	30	30
	最大退回力	KN	19	19	19	19	19	19	19
	最大行程	mm	60	60	60	60	80	100	100
机器重量	Weight	Kg	4000	5000	5800/7500	12000/21000	17000/28000	32000/42000	38000/45000
