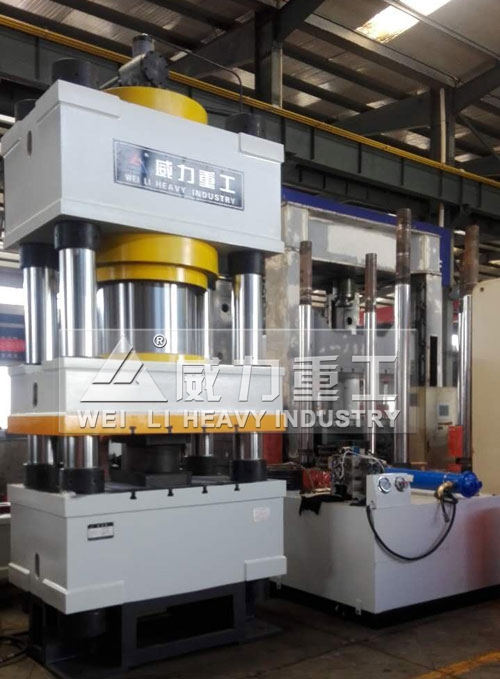

YW32-1000T四柱万能液压机实物图片
1000吨液压机产品参数：
项目 单位 YW32-1000T
公称压力 kn 10000
液体系统压力 mpa 31.5
工作压力 mpa 25
最大开口高度 mm 800
滑块行程 mm 600
工作台有效面积 左右（柱内） mm 1000
前后（边缘） mm 1000
缸 径 活塞杆直径 mm 680
油缸内径 mm 710
立柱直径 mm 220
电机功率 KW 30X2
下行速度 Mm/S 120
压制速度 Mm/S 8-15
回程速度 Mm/S 100
工作台离地高度 mm 1100
设备主机外形尺寸 mm 1650x1050x4450
设备泵站外形尺寸 mm 2500x1500x1500

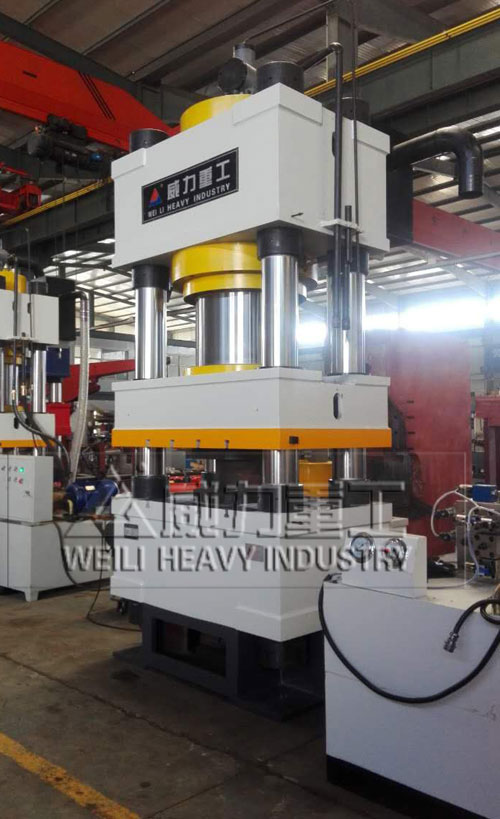

1000吨液压机主机外观图
1000吨四柱万能液压机可选配件
☆光栅安全保护装置
☆行程、压力、时间触摸式显示屏系统
☆PLC可编程控制器
☆冲裁缓冲装置
☆换模具用浮动导轨和滚动托架
☆多种形式移动工作台
☆快速行程冲液装置

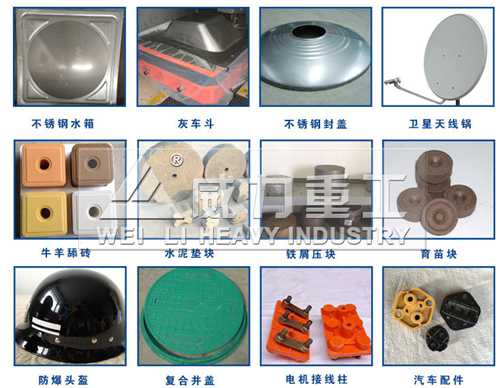

1000吨液压机用途
本系列液压机广泛用于航空、造船、汽车制造、金属冷热挤压、金属拉伸冲裁、金属粉末成型、粉末冶金、锻压拉伸、橡胶塑料成型、钢木门、汽车箱板、汽车内饰、门面压花、防盗门、玻璃钢、复合井盖、电机铁芯压装、砂轮成型、五金制造、眼镜、钟表、制锁、汽摩配件、微章、轻工家电、电子插件、集成吊顶、模具制造等行业。
对于客户的特殊要求，我们可以特别设计生产，最大限度满足客户的生产工艺要求。(可选配PLC控制和光栅保护装置）
1000吨四柱万能液压机性能特点
1.本机种之设计采用四柱式开放空间，可适合不同产品之加工，油缸采用行程可调式,下压行程准确性高.其工作高度与工作面之大小，可依客户实际需求制作。
2.模具头之设计，采用装卸容易之特点，配合四柱式台面，可机动互换不同产品之生产，适用于多种小量之工作。
3.油压回路设计简便，马力需求小，维护保养容易，也可依客户之工作要求，变更回路设计，达到工作之目地。
4.桌面下方均装有轮座，可轻便移动机台，可省力。效率高。
5.加装光电保护器,双手式按钮操作.左右加装亚克力板,安全更有保障.
6.出力:3T-50T供选择.
7.工作台可加装回转分度盘,及自动,送料,退料等装置.
8.双手操作上下寸动,便于调模.下压计时,计数、压力、速度、行程均调整方便.

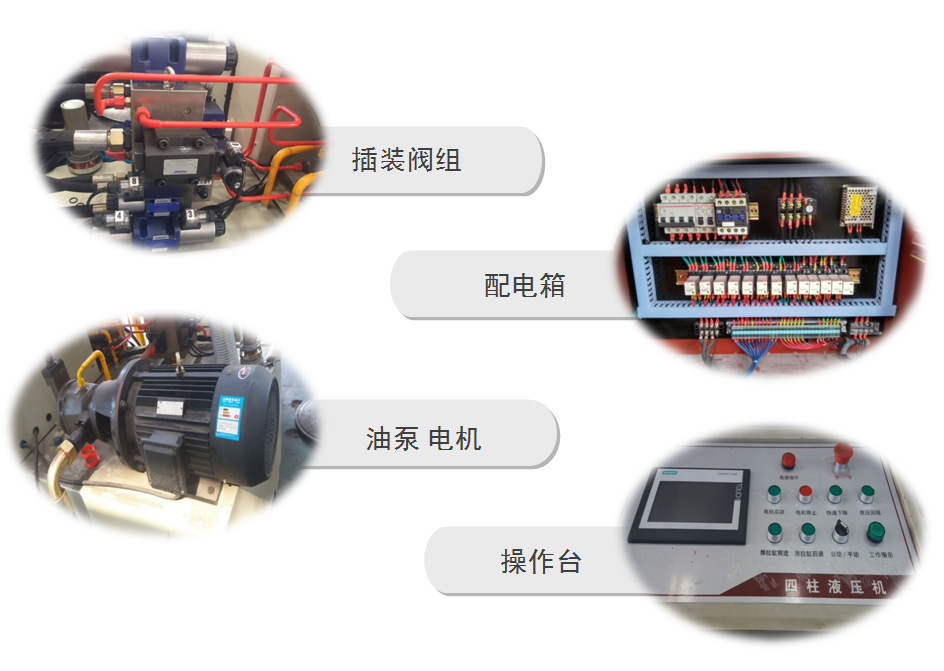

1000吨液压机主要元器件选购清单
|
序号 |
名称 |
生产商 |
|
1 |
电磁换向阀 |
山东济宁泰丰液压股份有限公司 |
|
2 |
高压油泵 |
江苏启东市宏达高压油泵制造有限公司 |
|
3 |
电机 |
山东贝得电机有限公司 |
|
4 |
行程开关（无触点开关） |
正泰电器 |
|
5 |
主令按钮开关 |
正泰电器 |
|
6 |
压力表 |
杭州压力表厂 |
|
7 |
交流接触器 |
正泰电器 |
|
8 |
控制变压器 |
正泰电器 |
|
9 |
自动空气断路器 |
正泰电器 |
|
10 |
热继电器 |
正泰电器 |
|
11 |
时间继电器 |
正泰电器 |
|
12 |
密封圈 |
浙江西普力密封件公司 |
1000吨四柱万能液压机安装调试步骤
温馨提示：凡是采购山东威力重工液压机产品，我厂均免费派遣专业技术人员到客户现场进行安装调试，免费进行培训指导，包教包会！！
液压机的安装和调试步骤：
（一）安装：
1、液压机应安装在平整的混凝土基础上，或楼层面加强的平整钢板上，以保证机器的平稳运行。
2、机器安装起吊时应注意重心位置，切勿将仪表、管路，线路外观油漆碰伤，做到安全可靠。
3、机器安装时应校平工作台平面对基础平面的平行度小于0.15/1000mm.
(二)调试：
1、本机器安装完毕后，调试时首先应该擦去防锈油脂，并进行彻底清污除尘。
2、向油箱内注入经过滤后的干净液压油，注油量应该大于显示油量的油标尺的2/3以上。
3、接通外线电源，接好后启动电机，观察电动机的转向应与油泵规定的运转方向一致。
4、将试压垫筒清理干净，放置在液压机旁边。
5、手动试车调试：
5.1将自动空气开关搬入ON位置，电源指示灯亮。
5.2将选择开关打到手动位置，按电源开关，电机启动，待电机和油泵空转几分钟，观察油泵电机组运转是否正常，检查无异常后方可试车。
5.3按上升按钮，移动横梁上行，到死点位置，然后将试压垫放在工作台中央。
5.4按下降按钮，移动横梁下行并转入慢下，压到垫筒后试压并调试压力，直至适合的压力。这是液压机通常的安装和调试过程。
