400吨框架式薄板拉伸液压机

更新时间：2020-07-07 14:38 点击次数：字号：T|T

相关介绍

　　400吨框架式薄板拉伸液压机

　　400吨框架式薄板拉伸液压机是山东威力重工机床有限公司为客户定做的专用拉伸液压机，机器带有液压垫装置，特别适用金属薄板零件的拉伸成形、翻边、弯曲和冲压工艺，也可用于一般压制工艺，本系列液压机液压系统采用二通插装阀，电气系列采用PLC控制，操作方便可靠；本系列液压机具有空程速度快、效率高、能耗小、压边和拉伸力均可调等特点，是薄板成形的理想设备。

　　400吨框架式薄板拉伸液压机车间实物图展示：

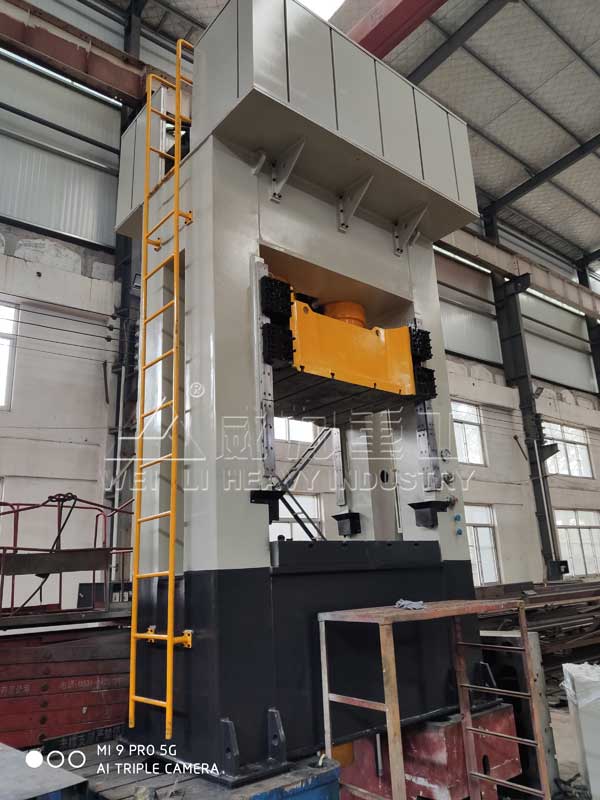

400吨框架式薄板拉伸液压机图片

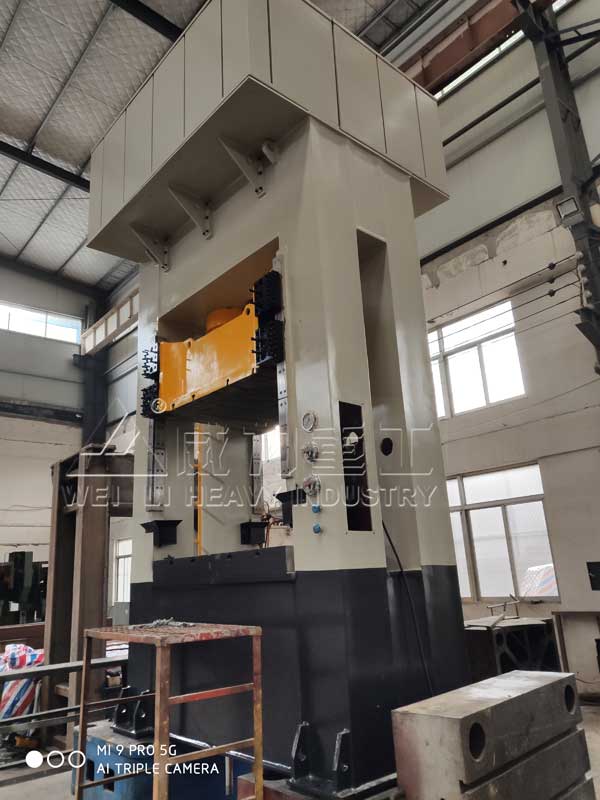

框架式薄板拉伸机

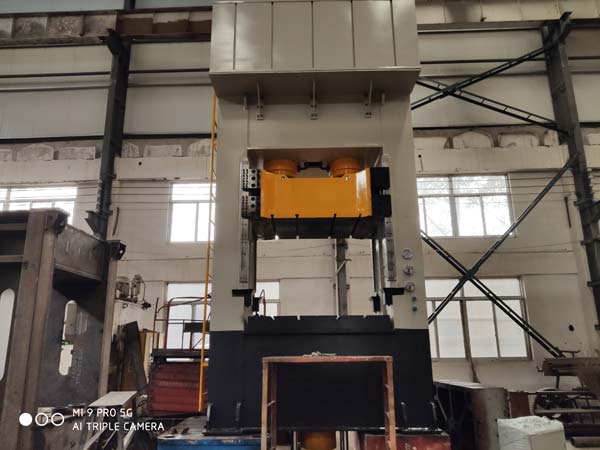

整体框架式液压机

　　400吨框架式薄板拉伸液压机产品特点

　　◆机身采用计算机优化设计，为全钢板焊接框架式结构。并经壁炉回火处理，精度保持性良好。

　　◆液压控制采用插装阀集成系统，工作可靠，流量大，内泄小，使用寿命长，系统高度集成，减少了连结管路与泄漏点。

　　◆采用按钮集中控制，具有调整、手动和半自动三种操作方式。

　　◆四角八面导轨，导向精度高，抗偏载能力强，并采用集中润滑。

　　◆新型油缸密封元件，可靠性高，寿命长。

　　◆滑块运行速度快、工作效率高。

　　◆滑块的工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。

　　◆工作台垫板下方设有液压垫，工作台垫板上面设有足够的顶杆孔、液压垫的工作范围分为拉伸、顶出和不顶出三种。

框架式液压机车间装配图

　　400吨框架式薄板拉伸液压机主要技术参数：

号	参数名称		单位	单动薄板拉伸液压机(框架式液压机)
号	参数名称		单位	100	200	315	400	500	630	800	1000	1250	1500
1	公称力		KN	1000	2000	3150	4000	5000	6300	8000	10000	12500	15000
2	回程力		KN	100	450	600	650	900	1200	1200	1800	2500	3200
3	最大开口高度		mm	900	1100	1250	1350	1500	1500	1500	1500	1800	1800
4	液体垫力		mm	200	630	1600	2000	2000	2000	3000	3000	3500	4000
5	液压垫行程		mm	200	250	300	350	350	350	350	350	400	400
6	滑块行程		mm	600	700	800	800	900	900	900	900	900	900
7	滑块形成速度	空载下行	mm/s	120	100	100	100	100	80	80	80	80	80
		工作	mm/s	14	15	10	9	14	10	16	12	9	14
		回程	mm/s	120	70	60	50	70	55	90	65	45	70
8	液压垫形成速度	顶出	mm/s	50	40	20	15	30	30	30	30	30	30
8	液压垫形成速度	退回	mm/s	100	80	40	30	60	60	60	60	60	60
9	工作台有效尺寸	左右	mm	850	1000	1200	1200	1500	3000	3000	3000	3000	3000
9	工作台有效尺寸	前后	mm	600	800	1200	1200	1200	1600	1800	2000	2000	2000
10	液压垫尺寸	左右	mm	650	600	800	800	1000	2200	2200	2200	2200	2200
10	液压垫尺寸	前后	mm	400	500	800	800	800	1200	1250	1500	1500	1500
11	移动工作台载重		T					15	15	15	15	20	20
12	电机功率		KW	7.5	15	22	22	44	50	60	70	80	160
