车顶一次成型1000吨液压机_1000t汽车顶蓬内装饰切

更新时间：2018-05-09 11:12 点击次数：字号：T|T

相关介绍

　　由于汽车行业的飞速发展，内饰件的舒适、美观越来越受到人们的关注，如何制造出更优质、环保、舒适的产品成为我们当今面临的课题。山东威力重工设计生产的1000吨汽车顶棚内饰装饰切边成型液压机为车顶一次成型带来机遇。

1000t汽车顶蓬内装饰切边成型液压机

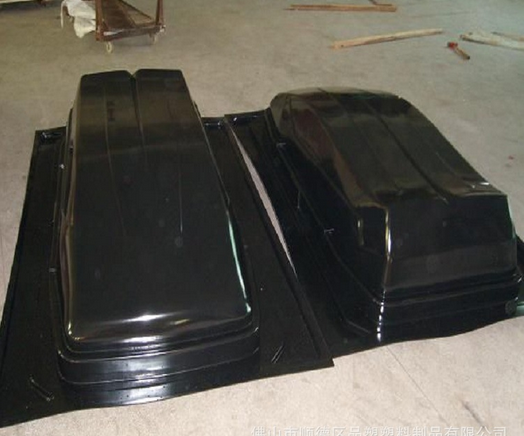

电动车顶棚一次成型拉伸件

电动车顶棚一次拉伸成型件

　　本系列液压机为汽车内饰行业（如：汽车顶蓬、门板、天窗板、后搁板）设计，适用于内饰件制品的压制成型，切边，落料等工艺。整机采用进口PLC三菱、欧姆龙、西门子控制，辅助以滑块行程检测的直线位移传感器，压力传感器等，通过工业触摸屏显示，设置滑块行程、速度、压力以及综合时间等参数。液压控制采用先进的插装阀集成系统，流量大，运行稳定，还具有压力过载保护功能，滑块上限位有安全插销结构，工作台前加装充电保护装置。保证操作、换模、维护时的人身安全。汽车内饰件生产线由加热烘箱、成型压机以及自动送料线组成，完成汽车内饰件的自动压制成型。

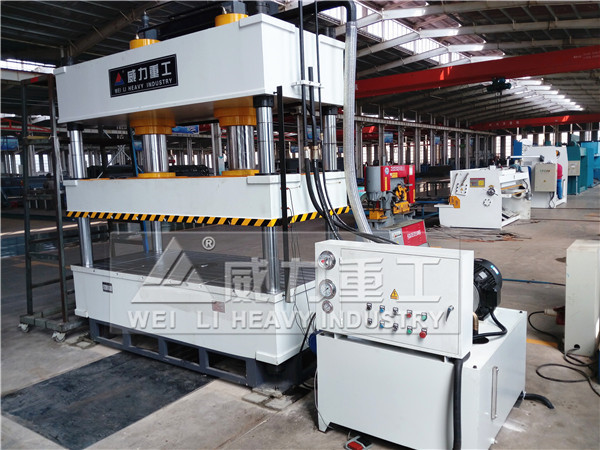

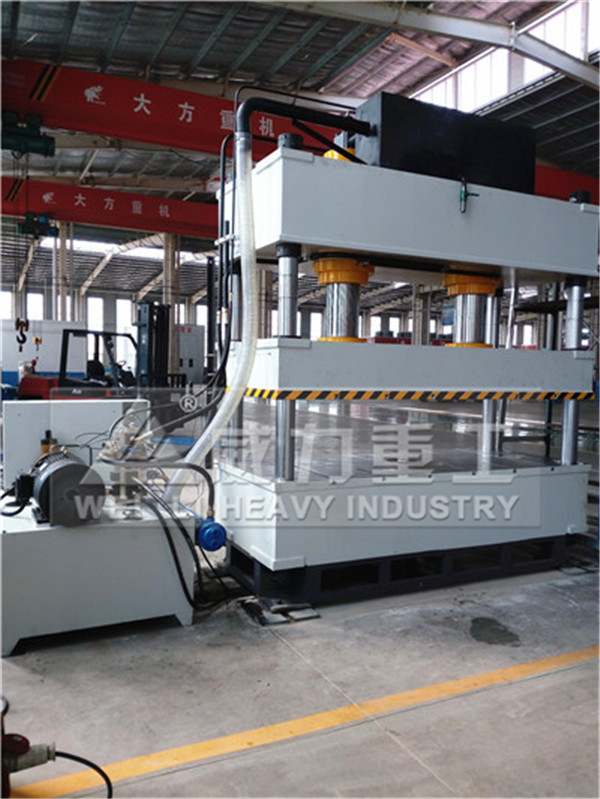

　　1000吨液压机机身

　　三梁四柱液压机以镀锌板为基板，工作台、滑块为整体45#铸钢，镀锌板为基板，采用优质环保聚酯烤漆为面漆。

　　液压机主缸

　　机器的油缸为45#钢，采用锻造经处理后加工，延长机器的使用寿命。

　　液压系统

　　采用大流量插装阀，在泵的进油口设吸油滤器，以防杂质进入液压系统，以确保油路的正常运行；系统中有油温油位显示、空气滤清等装置；油箱为钢板焊接结构，底部备有放油和排污的螺塞；插入式液压专用电机，降低车间噪音。

　　电器系统

　　机器设有独立的电气控制箱，集中控制整个机器的运转。设备配有光电保护装置和急停按钮，确保作业时人员和设备的安全。

　　操作系统

　　采用PLC编程系统实现自动和半自动两种操作方式自由切换，方便设备维护；可任意调节设备运转速度和主缸压力；满足生产时定程、定压的工艺要求。

　　1000吨液压机使用领域

　　三梁四柱液压机适用于各种可塑性材料的压制工艺，如冲压、弯曲、翻边、薄板件的拉伸、成型、冲裁、弯曲、等等。也可从事于校正、压装、砂轮成型、塑料制品及粉末制品的压制成型。

　　1、汽车零部件；车身覆盖件、制动片、油箱、底盘、桥壳、保险杠。

　　2、家用电器：洗衣机、电饭锅、电视机、冰箱、空调等零件。

　　3、厨房用具：洗涤槽、壶具、其它各种容器。

　　1000t汽车顶蓬内装饰切边成型液压机技术参数

		单位	100	160	200	315	400	500	630	800	1000	1250		1600
公称力		KN	1000	1600	2000	3150	4000	5000	315X2	4000X2	5000X2	4000X2+4500		4000X4
液压垫力		KN	400	500	800	1250	1600	1600	2000	1600X2	2000X2	2500X2		1600X4
回程力		KN	135	250	300	600	600	900	450X2	500X2	1200	1500		1600
滑块下面至工作台最大高度		KN	800	900	1120	1200	1300	1500	1600	1800	1800	2000		2000
滑块行程		mm	500	600	710	800	800	900	1000	1100	1200	1200		1200
液压垫行程		mm	200	250	320	300	350	350	350	400	400	450		450
	快下	mm/s	100	100	100	120	150	150	150	150	150	150	150
滑块行程	慢下	mm/s	7-10	7—12	7-10	7—12	8~12	8-12	8-12	8-15	8-12	8-12	8-15
滑块行程	回程	mm/s	80	80	80	100	100	100	100	100	100	100	100
工作台尺寸	左右	mm	710	750	910	1260	1340	1400	1600	2000	2000	2400	2600
工作台尺寸	前后	mm	630	650	900	1160	1200	1400	1600	1800	1800	1800	2000
液压垫台尺寸	左右	mm	450	460	630	650	1000	970	1120	1250	1250	1550	1650
液压垫台尺寸	前后	mm	450	460	630	650	900	970	1120	1200	1200	1200	1350
外形尺寸（约）	左右	mm	2600	2800	3250	3500	3600	3800	4200	5800	6200	7100	7900
	前后	mm	1200	1300	1600	1600	1800	2100	2100	2400	2400	2600	2600
	总高	mm	3310	3500	4350	4650	4830	5240	5300	5600	5780	5800	5920
电机功率		KW	7.5	11	15	15X2	15X2	18.5X2	22X2	22X3	22X3	30X3		45X3

　　1000吨电动车汽车顶棚成型液压机的优点：

　　1、效率高：模具的有效面积高达4000*2000*800mm（长*宽*高），材料厚度从 2—15mm.，每模片数多（如果配上自动称料机，一个工人就可以轻松操作2台设备，效率更加高）。

　　2、自动化程度高：底模、中模、上模的移动都是依靠各种油缸自动运行，不需人工搬运，工人的劳动强度大大降低。

　　3、安全性高：放钢背和放粉料都是在压机内腔的外面操作，非常安全，也不会烫手。

　　4、设备的精度高：机体都采用优质碳钢焊接，经调质处理，刚性好，稳定性高：机体加工采用高精度的加工中心一次性完成，各组件都经过标准化，互换性好；主活塞杆采用耐磨合金钢，永不磨损，密封圈均采用国内外知名品牌，并采用多道密封，使用寿命长；液压站为全密封，防尘性好，油路设计独特、先进，油温低，维护简单。
